產品簡介

JY2800是山東君翼電子科技有限公司研發生產的頂照式X射線車輛安全檢測系統，該系統采用履帶輸送結構設計，無需司機駕駛，自動輸送車輛進入掃描裝置，實時成像，適用于對中小型載貨載客汽車實施快速徹底檢查并能大限度保障人員安全。該產品配置頂照式300千伏光源，U形探測器，具備高能穿透力和更優化的視角，幫助快速檢測隱藏在車輛內的危險品及違禁品，如武器，爆炸物，毒品，走私品等。

產品特點

• 無人駕駛
• 履帶輸送式設計，無需司機駕駛，自動輸送車輛進入掃描裝置.

• 輻射安全
• 車輛掃描時, 司機和乘客下車, 避免人身傷害，實現零輻射.

• 掃描成像
• 履帶輸送車輛，能確保車輛通過掃描裝置時勻速行駛，有利于機器產出高質量的圖像.

• 高穿透力
• JY2800配備高能量300千伏光源，典型穿透力可達70mm的鋼板，可實現對中型載客載貨車輛高能穿透掃描.

• 頂照式光源, U形探測器設計
• JY2800配置頂照式光源，U形探測器,提供更優化的角度高清成像.

• 雙能物質識別
• JY2800可進行自動物質識別，可以區分有機物，無機物和難穿透的金屬物品?？梢詭椭僮鲉T快速識別各種危險物品.

• 自動車牌識別（選配）
• 據不同的客戶需求，我們可以集成自動車牌識別功能.

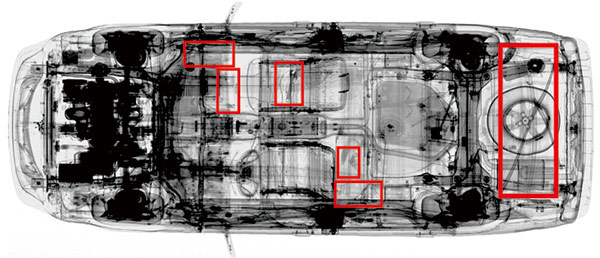

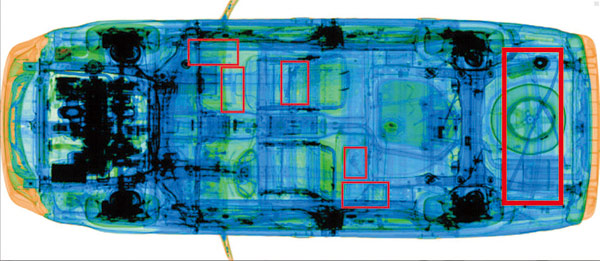

效果圖

技術指標

基本參數

• 設備尺寸
• 16.5(長)*6.5(寬)*5.5(高)米

• 占地面積
• 根據現場施工條件，需注意，履帶安裝要做基坑，頂部需留額外3米高做吊裝

• 通道尺寸
• 3(寬)*3(高)米

• 掃描速度
• 5-10 千米每小時

• 典型通過率
• 100 輛/小時

• 車長
• 20m可延展

• 穿透力
• 典型值70mm鋼板, 應用值40mm鋼板

• 線分辨率
• 直徑1.2mm銅線

• 探測器形狀
• 高分辨率U型探測線

• 安全標準
• 符合GB15208.0-2005要求

• 功耗
• 15KVA

• 操作臺
• 24英寸單聯操作臺

• X射線發生器
• (雙能)

• 光源
• 300kv, 密封油冷

• 出束方向
• 頂照式

操作環境

• 操作溫度/濕度
• 5℃-40℃ / 0%-90%(濕度)

• 存儲溫度/濕度
• -23℃-60℃ / 10%-90%(濕度)

• 電源要求
• 380 VAC±15%, 3 相 50-60Hz ±3Hz

設備功能

• 軟件
• 操作員保護密碼登錄，檢查車輛信息列表，數據查詢，用戶管理，實時曲線，回放等

• 圖像功能
• 彩色/黑白，局增，超增，反色，有機物剔除/無機物剔除，加亮/減暗，放大/縮小，實時視頻，實時抓拍（定制），有機物無機物彩色圖像顯示
